CT-RA直行程调节阀反装阀芯
产品编号：pro2019521111914 联系电话：0086-021-37519332

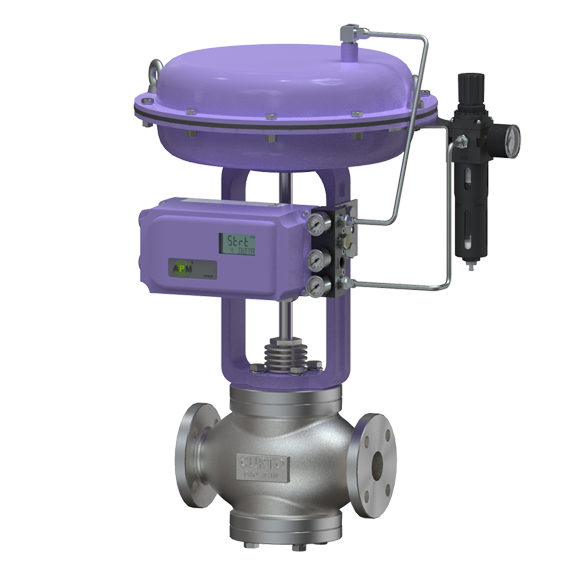

CT-RA直行程调节阀反装阀芯 产品说明
调节阀选型
CT-LA 系列调节阀反装阀芯
应用
控制阀应用于过程控制工程及工业应用
公称通径 DN 15 到 DN 200
公称压力 PN 63 到 PN 150
特性 线性
波纹管密封
阀体制造材料：
耐腐蚀或者低温铸钢
· 锻钢或耐腐蚀锻
特殊材料
· 不锈钢
整体阀盖最大到DN150
阀芯：
· 金属软密封
· 软密封
控制阀基于标准的模块化设计，可配置各种附件：
阀门定位器
阀位开关
电磁阀
符合IEC 60534-6标准
符合NAMUR标准
附加类型：
· 焊接连接
· 可调填料 - 参见信息表
· 多孔阀芯 - 按需要提供
· 压力平衡阀芯 - 按需要提供
·
延长阀盖或波纹管密封 - 见技术数据
热夹套 - 按需要提供
· 不锈钢气动执行机构
· 附加手轮 - 见技术数据
工作原理
工艺介质按箭头指示方向流经控制阀。阀芯位置决定阀座和阀芯之间的流通截面积。
故障-安全位置
根据气动执行机构压缩弹簧的不同装配（详见数据表）当气源故障时，控制阀可有两个不同的故障-安装位置
气动执行机构推杆伸出（FA）
当气源故障时，气动执行机构的弹簧使控制阀关闭。
气动执行机构推杆缩回（FE）
当气源故障时，气动执行机构的弹簧使控制阀开启。
材料
阀体材质 | EN | 温度范围 | ASTM | 温度范围 | |
1.0619 GP240GH* | -10~400℃ | A216 WCB* | -29℃~400℃ | ||
1.4408 | -196~400℃ | A351 CF8M* | -196℃~400℃ | ||
1.4581 | -10~450℃ | - | - | ||
1.6220 | -40~400℃ | A352 LCB | -50℃~400℃ | ||
1.6982 | -120~400℃ | - | |||
1.7357 | -10~530℃ | -29℃~530℃ | |||
阀帽材质 | 和阀体材料相同，填料筒材质为1.4571（AISI 316TI） | ||||
内件材料 | |||||
序号 | 抛物线阀盖 | 阀座 | 阀座密封 | 最大流体温度 | |
1 | 1.4122* | 1.4021*氮化 | 金属密封 | 和阀杆密封相同 | |
2 | 1.4571* | 1.4571*氮化 | 金属密封 | 和阀杆密封相同 | |
3 | 1.4112硬化 | 1.4122硬化 | 金属密封 | 和阀杆密封相同 | |
*standard
阀杆密封适应温度范围
密封类型 | 填料 | 刮泥环 | 温度范围 | 法兰类型 |
|
可调式 | 石墨/铬镍合金 | NBR(FKM) | -29~400℃ | 标准/散热鳍片 | 标准 |
可调式 | 纯石墨 | VITON | -29~530 | 标准/散热鳍片 | 高温 |
可调式 | 编织 石墨/PTFE | NBR | -196~200℃ | 延伸型阀帽 | 低温 |
波纹管密封 | V型PTFE 波纹管（1.4571哈氏合金） | NBR(FKM) | -100~200℃ | 波纹管密封 | 预装不锈钢弹簧 |

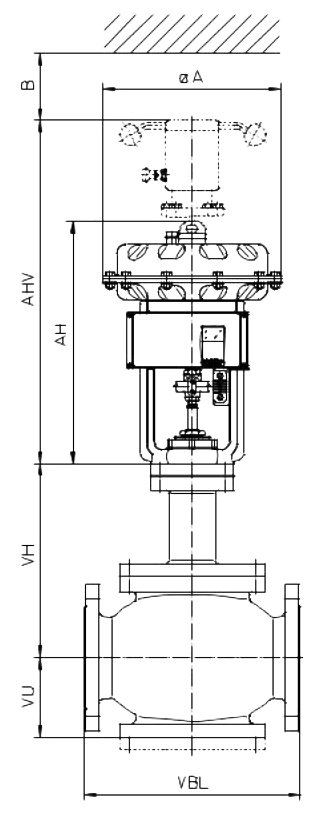

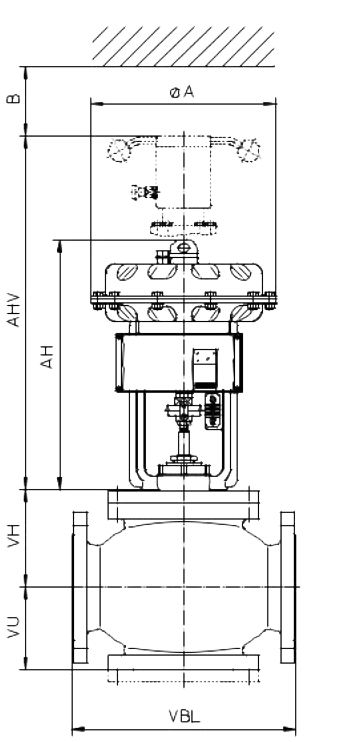

重量和尺寸
尺寸(单位mm) | ||||||||||
阀体尺寸 | DN | 15 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
ANSI NPS | ||||||||||
VBL PN63/100/160 | 230 | 260 | 300 | 380 | 430 | 550 | 700 | |||
VBL PN250 | 300 | 350 | 450 | 520 | 700 | 800 | ||||
VBL 600级 RF | 216 | 241 | 292 | 356 | 432 | 559 | 660 | |||
VBL 600级 RTJ | 216 | 241 | 295 | 359 | 435 | 562 | 664 | |||
VBL 类900RF | 254 | 305 | 368 | 381 | 457 | 610 | 737 | |||
VBL 900级RTJ | 254 | 305 | 372 | 384 | 460 | 613 | 740 | |||
VBL 类1500 RF | 254 | 305 | 368 | 470 | 546 | 705 | 832 | |||
VBL类1500RTJ | 254 | 305 | 372 | 473 | 549 | 711 | 842 | |||
VH | DEK1 | 135 | 160 | 190 | 250 | 460 | 335 | 410 | ||
DEK2 | 135 | 240 | 270 | 315 | 355 | 490 | 480 | |||
DEK3 | 135 | 240 | 270 | 315 | 355 | 490 | 480 | |||
DEK4 | 按照需求 | |||||||||
DEK5 | ||||||||||
DEK7 | 250 | 285 | 335 | 410 | ||||||
DEK8 | 315 | 355 | 490 | 480 | ||||||
VU | 3-法兰 | 70 | 105 | 115 | 155 | 180 | 230 | 275 | ||
4-法兰 | 175 | 235 | 265 | 315 | 410 | |||||
执行器类型 | ФA | MFI | 270 | |||||||
MFIII | 400 | |||||||||
UV | 530 | |||||||||
MA.60 | 596 | |||||||||
AH | MFI | 361 | ||||||||
MFIII | 489 | 625 | ||||||||
UV | 1006 | |||||||||
MA.60 | 840 | |||||||||
AH | MFI | 508 | ||||||||
MFIII | 657 | 888 | ||||||||
UV | 1323 | |||||||||
B | 130 | 150 | 200 | |||||||
重量kg | MFI | 34 | 42 | 72 | 101 | 136 | ||||
MFIII | 60 | 68 | 98 | 127 | 210 | 430 | 607 | |||
UV | 475 | 645 | ||||||||
MA.60 | 550 | 750 | ||||||||
CV值
DN/NPS | 阀座（mm） | 特点 | Kvs[m2/s] | Cvs[m2/s] | ||
抛物线型阀瓣 | 带孔柱塞阀芯 | 抛物线型阀瓣 | 带孔柱塞阀芯 | |||
25 1” | 16 | 百分比 | 4 | - | 4.7 | - |
线性 | - | - | ||||
19 | 百分比 | 7 | 4 | 8.2 | 4.7 | |
线性 | 4 | 4.7 | ||||
24 | 百分比 |
11 | 7 | 12.9 | 8.2 | |
线性 | 10 | 11.7 | ||||
40 1½” | 24 | 百分比 | 11 | 7 | 12.9 | 8.2 |
线性 | 10 | 11.7 | ||||
32 | 百分比 | 18 | 13 | 21.1 | 15.2 | |
线性 | 18 | 21.1 | ||||
37 | 百分比 | 26 | 16 | 30.4 | 18.7 | |
线性 | 26 | 30.4 | ||||
50 2” | 32 | 百分比 | 18 | 16 | 21.1 | 18.7 |
线性 | 23 | 26.9 | ||||
37 | 百分比 | 26 | 21 | 30.4 | 24.6 | |
线性 | 26 | 30.4 | ||||
48 | 百分比 | 43 | 35 | 50.3 | 41 | |
线性 | 43 | 50.3 | ||||
80 3” | 48 | 百分比 | 43 | 38 | 50.3 | 44.5 |
线性 | 55 | 64.4 | ||||
62 | 百分比 | 68 | 43 | 79.6 | 50.3 | |
线性 | 60 | 70.2 | ||||
73 | 百分比 | 100 | 55 | 117 | 64.4 | |
线性 | 80 | 93.6 | ||||
100 4” | 62 | 百分比 | 68 | 43 | 79.6 | 50.3 |
线性 | 60 | 70.2 | ||||
73 | 百分比 | 100 | 55 | 117 | 64.4 | |
线性 | 80 | 93.6 | ||||
90 | 百分比 | 150 | 68 | 175.5 | 79.6 | |
线性 | 110 | 128.7 | ||||
150 6” | 90 | 百分比 | 150 | 125 | 175.5 | 146.3 |
线性 | 170 | 198.9 | ||||
113 | 百分比 | 260 | 150 | 304.2 | 175.5 | |
线性 | 260 | 304.2 | ||||
143 | 百分比 | 380 | 210 | 444.6 | 245.7 | |
线性 | 380 | 444.6 | ||||
200 8” | 113 | 百分比 | 260 | 150 | 304.2 | 175.5 |
线性 | 260 | 304.2 | ||||
143 | 百分比 | 380 | 210 | 444.6 | 245.7 | |
线性 | 380 | 444.6 | ||||
172 | 百分比 | 650 | 260 | 760.5 | 304.2 | |
线性 | 450 | 526.5 | ||||
执行器系列812 | 空气开/弹簧关 弹簧数量 | 空气关/弹簧开 弹簧数量 | ||||||||||
3 | 6 | 9 | 12 | 3 | 3 | 3 | 6 | 6 | ||||
DN | 执行器尺寸 | 阀座-φ | Bar | P[bar] | ||||||||
3.0 | 4.5 | 6.0 | 4.5 | 6.0 | ||||||||
25 1” | 320cm2 50in2 | 24 | 27.0 | 80.1 | 80.1 | 160.0 | 160.0 | 80.1 | 160.0 | |||
19 | 45.9 | 130.6 | 130.6 | 160.0 | 160.0 | 130.6 | 160.0 | |||||
16 | 67.1 | 160.0 | 160.0 | 160.0 | 160.0 | 160.0 | 160.0 | |||||
40 1½” | 320cm2 50in2 | 37 | 9.5 | 31.8 | 31.8 | 76.4 | 121.1 | 31.8 | 76.4 | |||
32 | 13.5 | 43.5 | 43.5 | 103.2 | 160.0 | 43.5 | 103.2 | |||||
24 | 27.0 | 80.1 | 80.1 | 160.0 | 160.0 | 80.1 | 160.0 | |||||
50 2” | 320cm2 50in2 | 48 | 4.7 | 17.9 | 17.9 | 44.5 | 71.0 | 17.9 | 44.5 | |||
37 | 9.5 | 31.8 | 31.8 | 76.5 | 121.1 | 31.8 | 76.4 | |||||
32 | 13.6 | 43.5 | 43.5 | 103.2 | 160.0 | 43.5 | 103.2 | |||||
720cm2 111in2 | 48 | 19.1 | 46.7 | 63.3 | 79.9 | 51.1 | 110.8 | 160.0 | 51.1 | 110.8 | ||
37 | 33.7 | 80.2 | 108.1 | 136.0 | 87.6 | 160.0 | 160.0 | 87.6 | 160.0 | |||
32 | 46.0 | 108.2 | 145.5 | 160.0 | 118.2 | 160.0 | 160.0 | 118.2 | 160.0 | |||
80 3” | 320cm2 50in2 | 73 | 1.1 | 6.8 | 6.8 | 18.3 | 29.8 | 6.8 | 18.3 | |||
62 | 2.1 | 10.0 | 10.0 | 25.9 | 41.8 | 10.0 | 25.9 | |||||
48 | 4.7 | 17.9 | 17.9 | 44.5 | 71.4 | 17.9 | 44.5 | |||||
720cm2 111in2 | 73 | 7.3 | 19.3 | 26.4 | 33.6 | 21.2 | 47.0 | 72.8 | 21.2 | 47.0 | ||
62 | 10.7 | 27.3 | 37.2 | 47.1 | 29.9 | 65.7 | 101.5 | 29.9 | 65.7 | |||
48 | 19.1 | 46.7 | 63.3 | 79.9 | 51.1 | 110.8 | 160.0 | 51.1 | 110.8 | |||
100 4” | 320cm2 50in2 | 90 | 0.3 | 4.1 | 4.1 | 11.6 | 19.2 | 4.1 | 11.6 | |||
73 | 1.1 | 6.8 | 6.8 | 18.3 | 29.8 | 6.8 | 18.3 | |||||
62 | 2.1 | 10.0 | 10.0 | 25.9 | 41.8 | 10.0 | 25.9 | |||||
720cm2 111in2 | 90 | 4.4 | 12.2 | 17.0 | 21.7 | 13.5 | 30.5 | 47.5 | 13.5 | 30.5 | ||
73 | 7.3 | 19.3 | 26.4 | 33.6 | 21.2 | 47.0 | 72.8 | 21.2 | 47.0 | |||
62 | 10.7 | 27.3 | 37.2 | 47.1 | 29.9 | 65.7 | 101.5 | 29.9 | 65.7 | |||
150 6” | 720cm2 111in2 | 143 | 1.2 | 4.3 | 6.2 | 8.1 | 4.8 | 11.6 | 18.3 | 4.8 | 11.6 | |
113 | 2.4 | 7.4 | 10.4 | 13.4 | 8.2 | 19.0 | 29.8 | 8.2 | 19.0 | |||
90 | 4.4 | 12.2 | 17.0 | 21.7 | 13.5 | 30.5 | 47.5 | 13.5 | 30.5 | |||
200 8” | 720cm2 111in2 | 172 | 0.6 | 2.8 | 4.1 | 5.4 | 3.1 | 7.8 | 12.4 | 3.1 | 7.8 | |
143 | 1.2 | 4.3 | 6.2 | 8.1 | 4.8 | 11.6 | 18.3 | 4.8 | 11.6 | |||
113 | 2.4 | 7.4 | 10.4 | 13.4 | 8.2 | 19.0 | 29.8 | 8.2 | 19.0 | |||
执行器系列811 | |||||||||||
标准 | 加强版 | 最小值 | 最大值 | ||||||||
DN | 执行器尺寸 | 阀座尺寸φ | Min. | Max. | Min. | Max. | P[bar] | ||||
bar | bar | bar | bar | 3.0 | 4.5 | 6.0 | 4.5 | 6.0 | |||
150 6” | 1440cm2 223in2 | 143 | - | 6.9 | - | 13.5 | 18.5 | 32 | 45.6 | 22.3 | 35.8 |
113 | - | 11.5 | - | 22.1 | 30.2 | 51.7 | 73.5 | 36.2 | 57.8 | ||
90 | - | 18.7 | - | 35.4 | 48.1 | 82.1 | 116.4 | 57.7 | 91.7 | ||
8” | 1440cm2 223in2 | 172 | - | 4.6 | - | 9.1 | 12.6 | 21.9 | 31.3 | 15.2 | 24.5 |
143 | - | 6.9 | - | 13.5 | 18.5 | 32 | 45.6 | 22.3 | 35.8 | ||
113 | - | 11.5 | - | 22.1 | 30.2 | 51.7 | 73.5 | 36.2 | 57.8 | ||
执行器系列MA60 | 空气开/弹簧关 （弹簧数量） | 空气关/弹簧开 （弹簧数量） | |||||||||
2 | 4 | 6 | 8 | 2 | 2 | 2 | 4 | 4 | |||
DN | 执行器尺寸 | 阀座尺寸φ | bar | P[bar] | |||||||
3.0 | 4.5 | 6.0 | 4.5 | 6.0 | |||||||
150 6” | 2185cm2 339in2 | 143 | 4.3 | 10.6 | 16.8 | 23 | 29.3 | 41.7 | 54.2 | - | - |
113 | 7.4 | 17.4 | 27.4 | 37.3 | 47.3 | 67.3 | 87.2 | - | - | ||
90 | 12.2 | 28.0 | 43.7 | 59.4 | 75.2 | 106.6 | 138.1 | - | - | ||
200 8” | 2185cm2 339in2 | 172 | 2.8 | 7.1 | 11.4 | 15.7 | 20.0 | 25.6 | 37.2 | - | - |
143 | 4.3 | 10.6 | 16.8 | 23.0 | 29.3 | 41.7 | 54.2 | - | - | ||
113 | 7.4 | 17.4 | 27.4 | 37.3 | 47.3 | 67.3 | 87.2 | - | - | ||
工作条件 | 7.阀体材料 | 16.阀座密封 | |||
流体： | 5 | A216WCB | 0 | 泄露类IV | |
温度： | ℃ | 6 | A351CF8M | 1 | 泄露V类 |
压力P1： | bar | 7 | A217WC6 | 2 | 软密封（PTFE/EPDM） |
压力P2： | bar | 8 | 其他 | 3 | 软密封（PTFE/FKM） |
1系列 | 8指导 | 4 | 软密封（PTFE/） | ||
0 | 标准 | 9 | 其他（根据需求） | ||
2.阀帽 | 1 | 底部 | 17.笼保持 | ||
1 | 标准 | 9 | 其他 | 0 | 标准 |
2 | 双填料函 | 9.KVS | 1 | LN（低噪音） | |
3 | 散热片 | 2 | LN控制 | ||
4 | 波纹管 | 10特性 | 9 | 其他 | |
5 | 延长型（绝缘柱） | l | 线性 | 18.低噪音笼 | |
7 | 标准平衡 | g | 百分比 | 1 | LK1 |
8 | 散热鳍片平衡 | m | 调节型 | 2 | LK2 |
9 | 特殊设计 | s | 开关型 | 3 | LK3 |
3.阀塞设计 | 11.阀芯材料 | 4 | LK4 | ||
P1-P3,P5 | 抛物线阀芯 | 1 | 1.4571 | 5 | SLK1 |
L1-L2-L3 | 穿孔阀芯 | 3 | 1.4112 | 6 | SLK2 |
S | 开/关阀塞 | 4 | 1.4112 | 9 | 其他 |
4.公称直径（DN）-DIN/ANSI | 9 | 其他（根据需求） | 19.密封 | ||
25 | DN 25 /ANSI 1” | 12.阀芯表面处理 | 1 | - | |
40 | DN 40 /ANSI 1½” | 0 | 标准 | 2 | - |
50 | DN 50 /ANSI 2” | 1 | 氮化 | 3 | |
80 | DN 80 /ANSI 3” | 2 | 硬化 | 4 | 石墨0901 |
100 | DN 100/ANSI 4” | 3 | 阀瓣面司太莱合金 | 5 | 石墨/ptfe6232分之6226 |
150 | DN150 /ANSI 6” | 4 | 完全司太莱合金 | 9 | |
200 | DN 200/ANSI 8” | 5 | 20.特殊设计 | ||
5.公称压力（PN） | 9 | 其他（根据需求） | 0 | 标准 | |
63 | PN63 | 13.接头 | 1 | AD2000 | |
100 | PN100 | 1 | 活塞环 | 2 | NACE |
160 | PN160 | 2 | EPDM-方形 | 3 | 氧气设计 |
250 | PN250 | 3 | FKM-方形 | 9 | 其他 |
600 | Class 600 acc. ANSI B16.10 | 5 | PTFFE-弹簧预装 | 21.材料检测 | |
900 | Class 900 acc. ANSI B16.10 | 9 | 其他（根据需求） | 0 | W/O |
1500 | Class 1500 acc. ANSI B16.10 | 14 阀座材料 | 1 | EN 10204-2.1 | |
6.连接 | 1 | 1.4571 | 2 | EN 10204-3.1 | |
0 | 法兰 C/W密封条 RFSF | 3 | 1.4112 | 3 | EN 10204-3.2 |
1 | 法兰 C/W 槽 | 4 | 1.4122 | 9 | 其他 |
2 | 榫面法兰 C/W | 9 | 其他（根据需求） | 22.最后检查 | |
3 | 凹槽法兰 | 15阀座保护层 | 0 | W/O | |
4 | 对焊 | 0 | 标准 | 1 | EN 10204-2.1 |
5 | 对焊 卷轴件 | 1 | 氮化 | 2 | EN 10204-2.2 |
7 | RTJ | 2 | 硬化 | 3 | EN 10204-3.1 |
9 | 其他 | 3 | 座面司太莱合金 | 4 | EN 10204-3.2 |
7.阀体材料 | 4 | 完全司太莱合金 | 9 | 其他 | |
1 | 1.0619 | 5 | |||
2 | 1.4581 | 9 | 其他根据需求 | ||
3 | 1.7357 | ||||
4 | 1.6620 | ||||
