CT-RA系列高压球调节阀 产品说明
角行程O型球阀
应用
控制阀应用于过程控制工程及工业应用
公称通径 DN 15 到 DN 150
公称压力 PN 10 到 PN 25
连接形式 法兰型
阀体部分
形 式： 三段式高压铸造阀或锻造
法兰距： 参阅表
阀体材质：参照材质对照表
上阀盖： 与阀体一体铸造
填料： V型组合填料、石墨组合填料、石墨填料等
填料形式：螺母压紧式
阀体密封垫圈：金属缠绕垫圈，金属石墨垫圈，
锯齿垫圈，平垫圈
阀内件
阀芯形式：直通圆柱形流道球体
流量特性：快开
阀内件材质：标准材质组合及适用温度范围参表
控制阀基于标准的模块化设计，
可配置各种附件：
l
阀门定位器
l 阀位开关
l 电磁阀
l 手轮机构
l 快速排气阀
l 气动保卫阀
注：

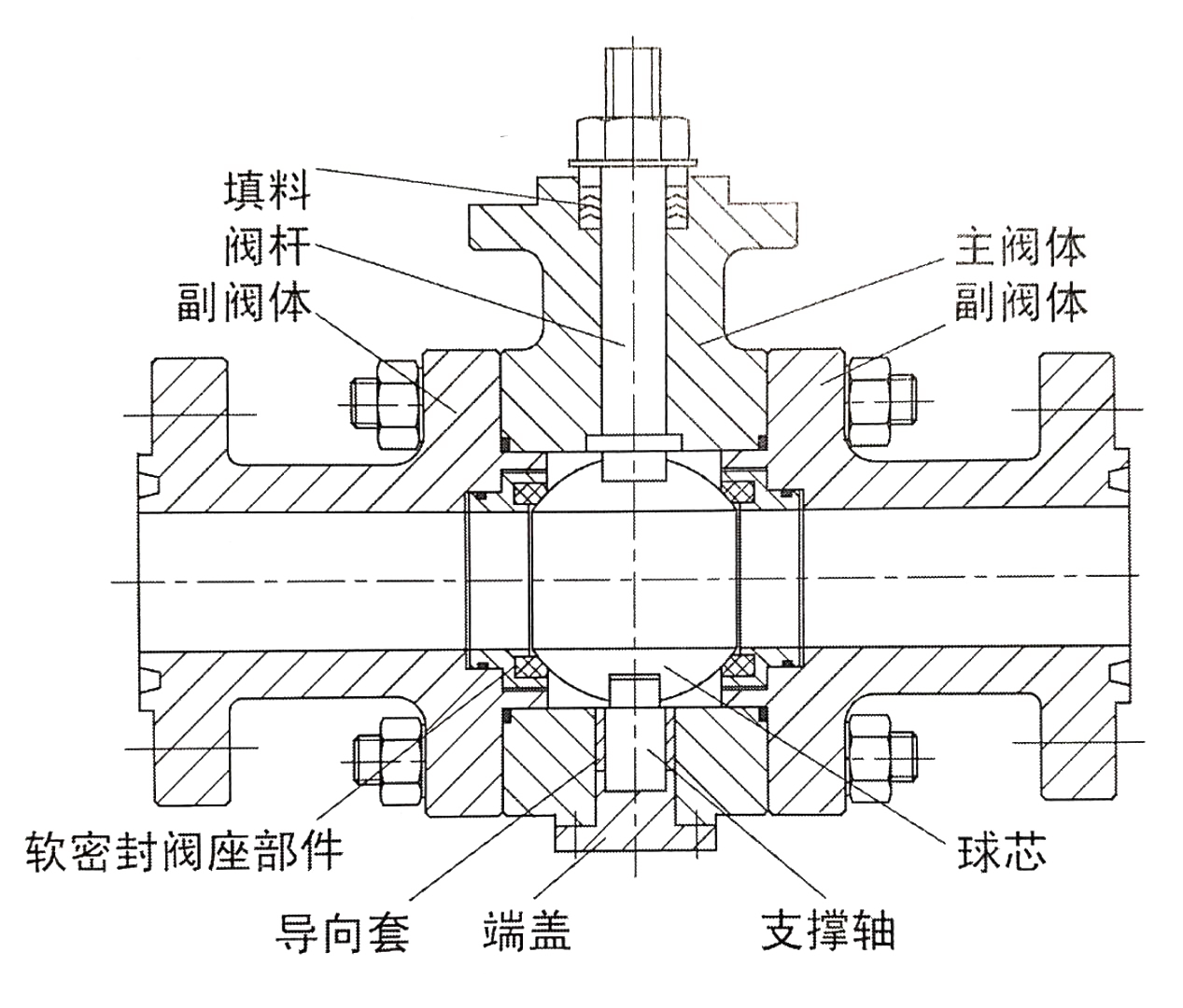

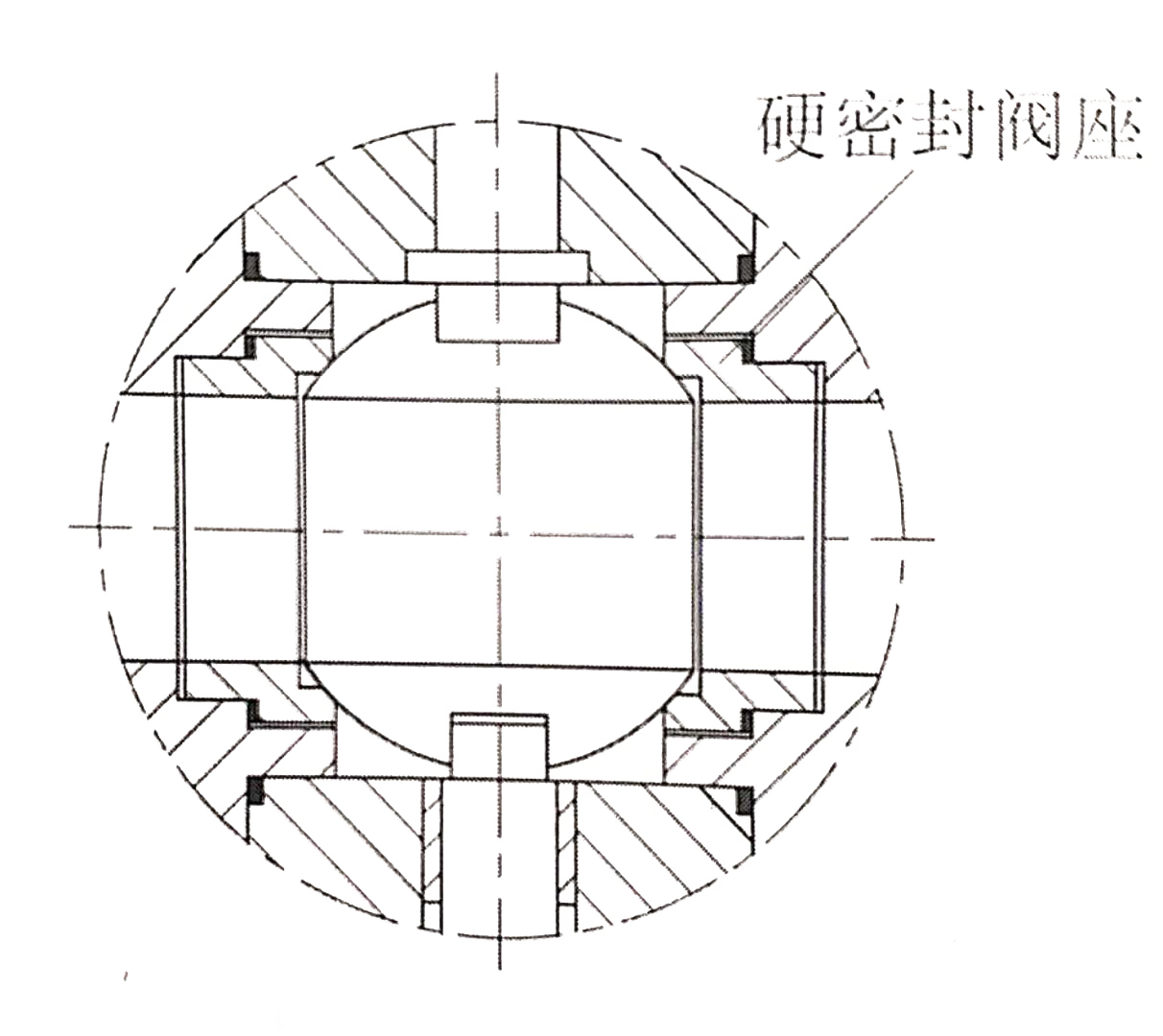

下图为控制阀结构图
阀体材质及适用温度范围
中国 | 美国 | 适用温度范围 |
ZG230-450WCB/25 | WCB/A105 | -10℃~400℃ |
ZG0Cr18Ni9Ti/0Cr18Ni9 | CF8/304 | -200℃~530℃ |
ZG0Cr18Ni12Mo2Ti/0Cr17Cr17Ni12Mo2 | CF8M/316 | -200℃~530℃ |
ZG20CrMoV/15CrMoV | WC6/F11 | -10℃~450℃ |
ZG15Cr1MoV1V/12CrMoV | WC9/F22 | -10℃~450℃ |
填料类型及适用温度范围
阀体密封垫圈类型 | 密封垫圈材质 | 适用温度范围 |
金属缠绕垫圈 | 0Cr17Ni12Mo2（316）+PTFE | -29℃~150℃ |
0Cr17Ni12Mo2（316）+石墨 | -20℃~360℃ | |
金属石墨垫圈 | 0Cr17Ni12Mo2（316）+石墨 | -20℃~360℃ |
锯齿垫圈 | 0Cr17Ni12Mo2（316） | -200℃~530℃ |
平垫圈 | 蒙乃尔（MONEL） | -200℃~550℃ |
阀内件标准材质组合及适用温度范围
球芯材质（中国/美国） | 密封阀座材质 | 阀杆材质（中国/美国） | 适用温度范围 |
WCB+HCr ZG0Cr18Ni9/CF8 ZG0Cr18Ni12MoTi/CF8M ZG0Cr18Ni9/CF8硬化处理 ZG0Cr18Ni12Mo2Ti/CF8M硬化处理 | 聚四氟乙烯（PTFE） | 2Cr13/420硬化处理； 0Cr17Ni4Cu4Ni/17-4PH沉淀硬化处理; 0Cr17Ni12Mo2/316硬化处理可选 | -29℃~150℃ |
增强聚四氟乙烯（RTFE） | -29℃~180℃ | ||
对位聚苯（PPL） | -29℃~300℃ | ||
柔性石墨 | -20℃~360℃ | ||
镍基变形合金 | -196℃~530℃ |
注：硬化处理包括镀铬、堆焊stellite合金、淬火处理、渗碳处理、喷涂钛化钨等。
PN6.3、10MPa，ASNI600 Cv值、标准执行机构组配及动作时间
公称通径DN(MM) | 10 | 15 | 20 | 25 | 32 | 40 | |
额定流量系数Cv | 5 | 11 | 20 | 32 | 46 | 82 | |
执行机构型号 | RA75 | RA92 | RA125 | ||||
动作时间s | 全开 | 0.5 | 0.5 | 0.5 | 0.5 | ||
全闭 | 0.5 | 0.5 | 0.5 | 0.5/0.8 | |||
公称通径DN(MM) | 50 | 65 | 80 | 100 | 150 | ||
额定流量系数Cv | 120 | 240 | 350 | 720 | 1020 | ||
执行机构型号 | RA125 | RA190 | |||||
动作时间s | 全开 | 0.9 | 1.2 | 3.5 | 5.0 | 7.0/6.0 | |
全闭 | 0.9/1.3 | 1.2/2.5 | 3.5/5.0 | 5.0/7.0 | 7.0/8.0 | ||
标中执行机构为本公司标准配置，用户可根据应用工况选择合适的执行机构。
PN16/25MPa，ASNSI900、1500 Cv值、标准执行机构组配及动作时间
公称通径DN(MM) | 10 | 15 | 20 | 25 | 32 | 40 | |
额定流量系数Cv | 5 | 11 | 20 | 32 | 46 | 82 | |
执行机构型号 | RA75 | RA92 | RA125 | ||||
动作时间s | 全开 | 0.5 | 0.5 | 0.5 | 0.9 | 0.9 | 1.2 |
全闭 | 0.5 | 0.5 | 0.5 | 0.9/1.3 | 0.9/1.3 | 1.2/1.8 | |
公称通径DN(MM) | 50 | 65 | 80 | 100 | 150 | ||
额定流量系数Cv | 120 | 240 | 350 | 720 | 1020 | ||
执行机构型号 | RA125 | RA190 | |||||
动作时间s | 全开 | 1.2 | 2.0 | 5.0 | 7.0/6.0 | 12/13.5 | |
全闭 | 1.2/1.8 | 1.2/2.5 | 5.0/7.0 | 7.0/8.0 | 12/15 | ||
