CT-RA系列角行程螺纹球阀
产品编号：pro201943083609 联系电话：0086-021-37519332
CT-RA系列角行程螺纹球阀 产品说明
性能优势：
▲外观精美，采用蜡模铸造
▲防火、防静电设计
▲安装方便，ISO5211安装平台
▲阀杆防爆出装置
▲阀球上设计有压力平衡孔
▲双层阀杆填料与对压碟型弹片装置
结构：是由三部分阀壳组成，由六只较长螺栓从两端夹住中间阀体与阀球而成。
特点和优势：气动螺纹球阀具有体积小、抗震动的特点；其优点是维修拆卸时不用拆卸
管路螺纹，而直接拆卸六只螺栓，阀体中间部分即可取出。
工作原理：通过气动执行器90°的旋转来带动球体的旋转以达到介质的流通与阻断。
执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
阀体参数：
公称通径：DN8－DN100
阀体材质：304、316、316L
阀芯材质：304、316、316L
阀座材质：PTFE、PPL
球阀结构：一片式、二片式、三片式
连接方式：螺纹、快装卡箍、焊接式
压力等级：PN63
温度范围：PTFE：-29~+180℃；PPL：-29~+250℃
控制方式：手柄、涡轮、电动、气动等
附件选项：
气动执行器：双作用、单作用（常闭、常开）
气动附件 ：电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀
电动执行器：开关型带无源信号、开关带4-20mA反馈、智能调节式输入输出4-20mA
可 选：可选防爆型电动执行器；防爆等级：EX dⅡBT4 EX dⅡCT6
电 压：AC220V AC110V AC380 DC12V DC24V DC110V

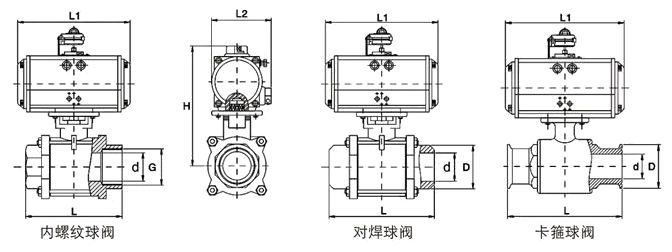

| 规格型号 | 三片式内螺纹 | 三片式对焊 | 三片式快装 | L1 | L2 | H | |||||||
| L | d | G | L | d | D | L | d | D | |||||
| DN15 | 1/2″ | 70 | 15 | 1/2″ | 72 | 15 | 21 | 98 | 15 | 34 | 145 | 71 | 135 |
| DN20 | 3/4″ | 80 | 20 | 3/4″ | 83 | 20 | 27 | 106 | 20 | 50.5 | 145 | 71 | 145 |
| DN25 | 1″ | 88 | 25 | 1″ | 91 | 25 | 34 | 116 | 25 | 50.5 | 169 | 82 | 166 |
| DN32 | 1 1/4″ | 101 | 32 | 1 1/4″ | 108 | 32 | 43 | 134 | 32 | 50.5 | 169 | 82 | 172 |
| DN40 | 1 1/2″ | 110 | 38 | 1 1/2″ | 129 | 38 | 49 | 142 | 38 | 50.5 | 201 | 94 | 196 |
| DN50 | 2″ | 137 | 50 | 2″ | 148 | 49 | 61 | 158 | 49 | 64 | 209 | 101 | 213 |
| DN65 | 2 1/2″ | 166 | 65 | 2 1/2″ | 186 | 65 | 76 | 178 | 65 | 91 | 242 | 108 | 237 |
| DN80 | 3″ | 191 | 80 | 3″ | 206 | 80 | 86 | 222 | 80 | 106 | 275 | 123 | 265 |
| DN100 | 4″ | 247 | 100 | 4″ | - | - | - | - | - | - | 332 | 138 | 317 |
