应用

描述

型号概述

适用于各类应用场合的压力测量，无论是液体、浆料和气体的压力，都可以使用该系列压力仪表进行测量。

用于压力检测的通用设备

• HART；PROFIBUS PA 或 FOUNDATION Fieldbus

• 支持HART475手操器

• 数字输入和输出

• 诊断功能

• 模块化功能

• ≤ 0.065 %测量精度

CT-PMS6030系列

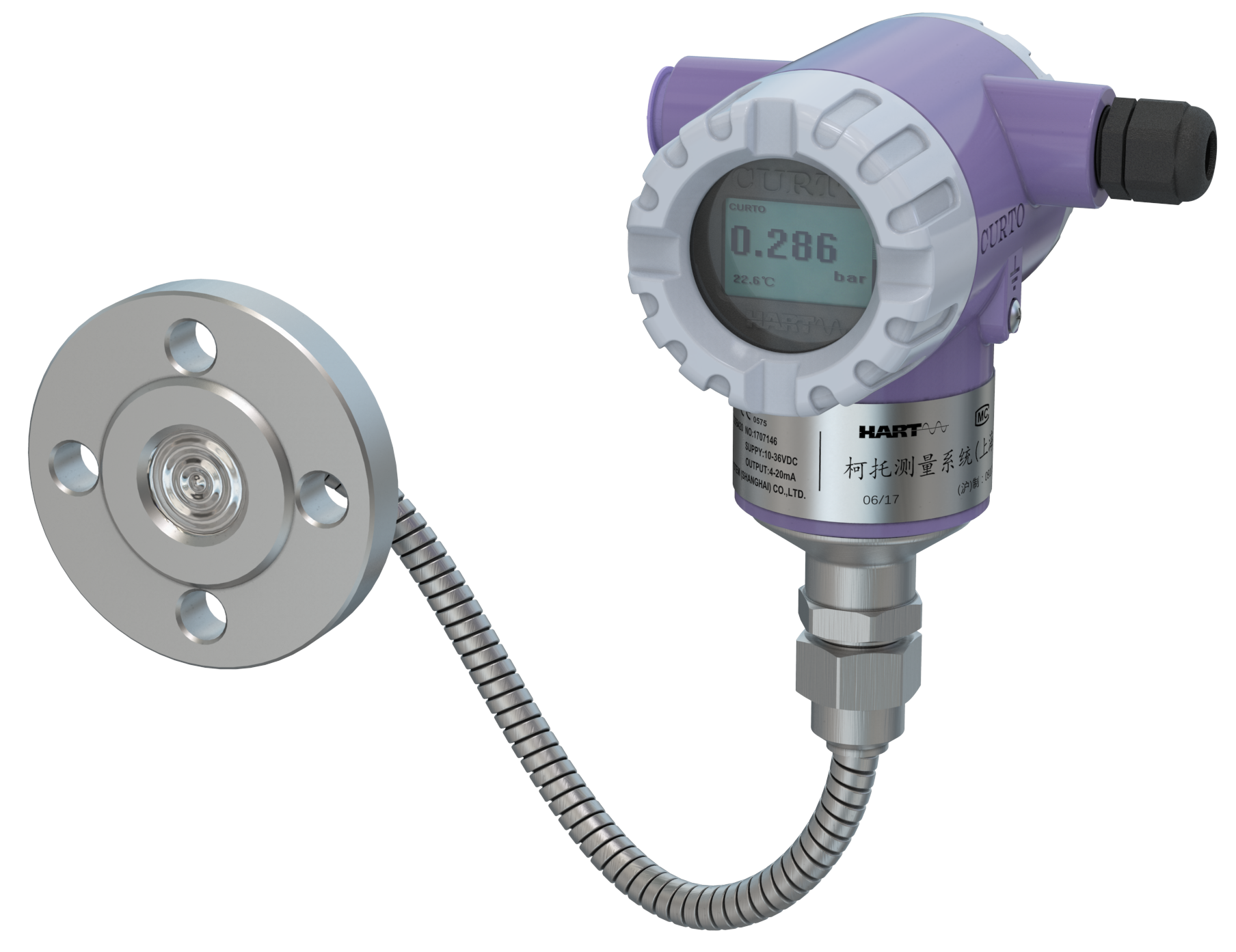

(单法兰压力变送器)

柯托CT-PMS6030系列压力变送器可靠测量压力和液位。该系列压力变送器可提供安装后 5 年稳定性和 ≤ 0.065% 的量程精度，为您提供运行、控制和监控过程所需的信息。CT-PMS6030系列压力变送器可为您提供满足压力测量需求的功能，例如高量程比和电源诊断功能，适用于安全设备。

CT-PMS6030系列压力变送器提供了决定性的优点：

•        安装简单，并经过渗漏测试和标定

•        操作简便

-      使用HART475手操器可进行本地操作（手操）和组态

-      直观的菜单使得调试过程简单便捷

•        经实践检验的可靠和安全性能

•        集成的压差、液位解决方案

•        参考精度为量程的 0.065%

•        通过 SIL3 认证

•        通过简单的组态可实现多种功能

•        电源诊断功能

应用

设计

CT-PMS6030系列压力变送器主要用于以下行业：

•        化工 / 石化

•        电厂

•        造纸和玻璃

•        水和污水

•        食品和制药

•        海上平台

CT-PMS6030系列压力变送器使用环境可提供：

•        用于非危险场所

•        用于危险场所的类型

-      本安防爆型

-      无火花型

其它型式：

•        带 HART 通信

•        带 PROFIBUS PA 通信接口

•        带 FOUNDATION Fieldbus（FF）通信接口

柯托CT-PMS6030系列压力变送器经过精心设计和制造，可实现压力变送器的最佳性能

压力变送器由以下部件组成：

•        铝制壳体和盖子

•        PCB – 带HART 7 通信或符合以下通信协议

-      PROFIBUS PA 规范，IEC 61158-2；总线供电，

或

-      FOUNDATION Fieldbus (FF) 规范，IEC 61158-2，总线供电

•        单晶硅压力检测系统

•        SUS316传感器封装底座

•        接线端子盖

集成处理模块及显示模块壳体内，单晶硅压力检测系统位于壳体底部。接线端子单独隔离在壳体接线盒内部。

额定使用条件

抗振性

环境条件

用于室内和室外

• 谐振（正弦波）

按照 EN 60068-2-6/10.2008

3.5 mm (0.14”)，2 ~ 27 Hz，

3 周期 / 轴，

98.1 m/s2 (321.84 ft/s2)，

27 ~ 300 Hz，3 周期 / 轴

环境温度

在危险区域，参照最大充许的环境温度（按照温度等级）

• 噪声（数字控制）

按照 EN 60068-2-64/04.2009

10 ~ 200 Hz；1 (m/s2)2/Hz

(3.28 (ft/s2)2/Hz)

200 ~ 500 Hz；0.3 (m/s2)2/Hz

(0.98 (ft/s2)2/Hz)

4 小时 / 轴

• 允许的工作环境温度

-30 ~ +80 oC (-22 ~ 176 oF)

• 冲击（半正弦波）

按照 EN 60068-2-27/02.2010

150 m/s2，(492 ft/s2)，6 ms，

1000 次冲击 / 轴

• 海拔

海平面上 2000 m，大于 2000 m 海平面处，需使用适当的电源。

• 整机推荐的连续工作条件范围

≤30 m/s2 无谐振锐度

• 相对湿度

0 ~ 100 %

气候等级

按照 EN 60721-3-4

防护等级

IP66 符合 IEC/EN 60529/NEMA 4X

• 贮存

1K5，-40 ~ +80 oC

(1K5，-40 ~ +176 oF)

安装位置

任意位置：按在潮湿环境中

• 运输

2K4，-40 ~ 80 oC

(2K4，-40 ~ +176 oF)

电缆接头

M20×1.5（内螺纹）

介质连接

1/4-18 NPT（内螺纹）

压力变送器CT-PMS6030

排泄阀

CTPE06-1/4NPT

差压

D

平口” T ”字接头

CTPT0020

表压

G

介质卡套接头

CTPL06-1/4NPT

绝压

A

HART® 协议的数字信号（1）

A

FOUNDATION™ 现场总线协议

F

PROFIBUS® PA 协议

W

低功率 HART 数字信号（2）

M

量程

×

×

×

×

尺寸单位 mm
