CT-LA系列直行程调节阀
产品编号：pro2019429101458 联系电话：0086-021-37519332
CT-LA系列直行程调节阀 产品说明
调节阀选型
CT-LA 系列调节阀
应用
控制阀应用于过程控制工程及工业应用
公称通径 DN 15 到 DN 300
公称压力 PN 10 到 PN 40
温度 -196 到 450℃
阀体制造材料：
· 耐腐蚀或者低温铸钢
·
锻钢或耐腐蚀锻钢
·
特殊材料
· 不锈钢
整体阀盖最大到DN150
阀芯：
· 金属软密封
· 软密封
控制阀基于标准的模块化设计，可配置各种附件：
阀门定位器
阀位开关
电磁阀
符合IEC 60534-6标准
符合NAMUR标准
附加类型：
·
焊接连接
· 可调填料 - 参见信息表
·
多孔阀芯 - 按需要提供
· 压力平衡阀芯 - 按需要提供
· 延长阀盖或波纹管密封 - 见技术数据
· 热夹套 - 按需要提供
· 不锈钢气动执行机构
· 附加手轮 - 见技术数据
工作原理
工艺介质按箭头指示方向流经控制阀。阀芯位置决定阀座和阀芯之间的流通截面积。
故障-安全位置
根据气动执行机构压缩弹簧的不同装配（详见数据表）当气源故障时，控制阀可有两个不同的故障-安装位置
气动执行机构推杆伸出（FA）
当气源故障时，气动执行机构的弹簧使控制阀关闭。
气动执行机构推杆缩回（FE）
当气源故障时，气动执行机构的弹簧使控制阀开启。
注：

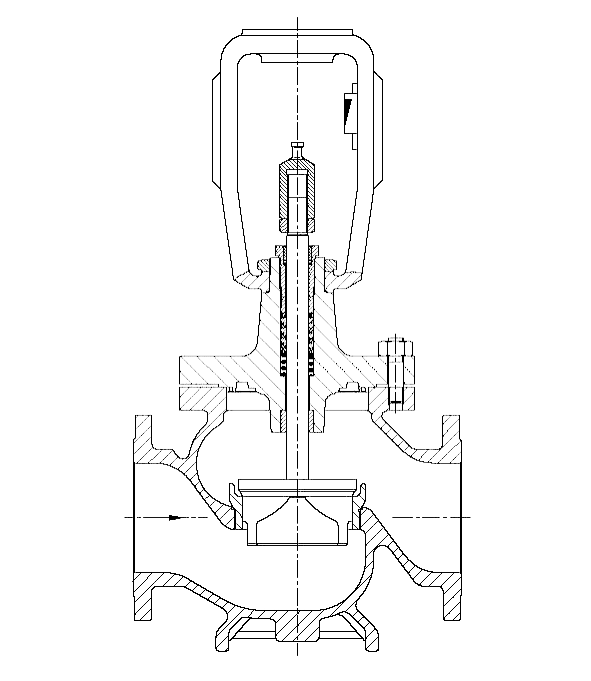

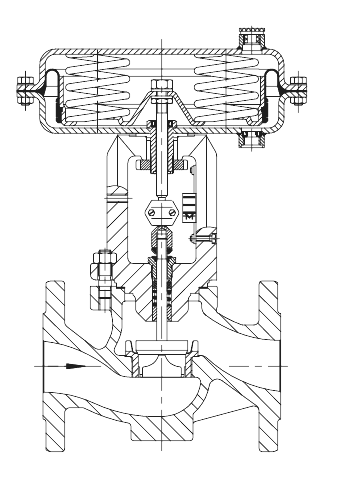

下图为控制阀结构图
DN15至150 DN200至300结构
配CT-LL200气动执行器
技术参数
公称通径 DN | 15-300 | |||
材料 | 铸不锈钢 1.4408 | 铸不锈钢 1.4308 | ||
公称压力 | PN | 10·16·25·40 | ||
阀门连接 | 法兰 | DIN标准类型 | ||
端面焊接 | DIN EN 12627 图2，仅用于 DN25,40,50,80,100,150,200,250,300 | |||
阀座/阀芯密封 | 金属密封·软密封·高性能金属密封 | |||
流量特性 | 等百分比·线性 | |||
可调性 | DN 15到50:1 DN 65到150为30:1、DN200及以上为50:1 | |||
加热套 | 最大到DN100 | PN25 | ||
≥DN12.5 | PN16 | |||
温度范围（℃） | ||||
阀体没加延长段 | -10至220℃ | |||
阀体 | 延长段 | 短 | -50…450℃ | -50…300℃ |
长 | -196…450℃ | -196…300℃ | ||
波纹管密封 | 短 | -50…450℃ | -50…300℃ | |
长 | -196…450℃ | -196…300℃ | ||
阀芯 | 标准 | 金属密封 | -196…450℃ | |
软密封 | -196…220℃ | |||
平衡 | PTFE密封 | -50…220℃ 低温按需求提供 | ||
石墨密封 | 220…450℃ | |||
泄露等级按IEC 60534-4标准 | ||||
阀芯 | 标准 | 金属密封 | 标准型：IV 高性能金属密封：V | |
软密封 | VI | |||
平衡 | 金属密封 | 标准：IV 带PTFE 或石墨压力平衡环V 高性能金属密封（仅带PTFE平衡环）按需求提供 | ||
材料
标准类型 | ||
阀体 | 铸不锈钢 1.4408 | 铸不锈钢 1.4308 |
阀盖 | 1.4408/1.4401 | 1.4308/1.4301 |
阀座 | 1.4408/1.4409 | 1.4308/1.4301 |
阀芯 | 1.4408/1.4409 | 1.4308/1.4301 |
阀芯密封 | 用于软密封的密封环:PTEE加玻璃纤维 | |
用于平衡阀芯的密封环：PTEE加碳或石墨环 | ||
导向轴套 | 1.4571 | 1.4301 |
填料 | 金属/石墨 | |
延长阀盖 | 1.4401 | 1.4301 |
金属波纹管密封 | ||
延长段 | 1.4401 | 1.4301 |
金属波纹管 | 1.4571 | 1.4541 |
热夹套 | 1.4404 | |
