CT-AW2000-02LM系列减压阀
产品编号：pro2019319105561 联系电话：0086-021-37519332
CT-AW2000-02LM系列减压阀 产品说明
CURTO 减压阀作为气源处理元件，具备过滤和减压双重作用，输出压力稳定。它工艺精良、结构精巧、外形美观，过滤纯净、配有PE微孔滤芯，可反复使用，排水方便有效，可实现自动排水。关键部件材质为不锈钢，有效提高使用寿命。壳体材质可选用铝合金或不锈钢，为各类气动仪表、调节阀等提供稳定的气源压力。
规格参数
| 型号 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||||
| 接管口径 | M5 | R1/8 | R1/4 | R1/4 | R3/8 | R1/4 | R3/8 | R1/2 | R3/4 | R1 |
| 工作介质 | 压缩空气 | |||||||||
| 结构特点 | 结构紧凑，将过滤器和减压阀组合在一个单元；两个压力表接口，安装灵活 | |||||||||
| 安装方式 | 1）通过附件安装支架；2）管式安装 | |||||||||
| 减压阀锁具 | 旋转手柄，带锁定 | |||||||||
| 过滤等级（um） | 5 | |||||||||
| 最大迟滞（MPa） | 0.02 | |||||||||
| 调压范围（MPa） | 0.05~0.85 | |||||||||
| 最大冷凝水容积（CC） | 10 | 22 | 43 | 80 | 90 | 90 | ||||

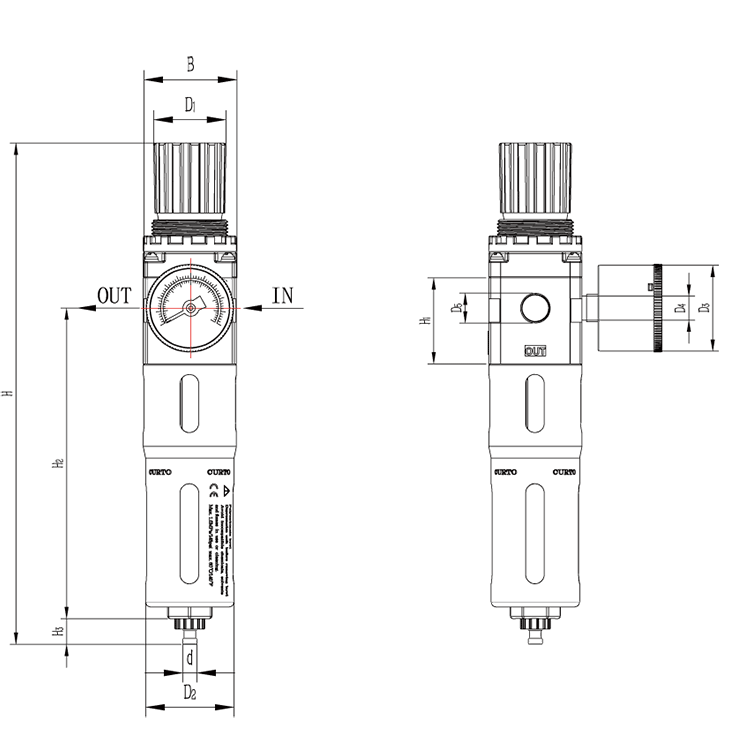

外形尺寸
| 型号 尺寸(mm) | B | H | H1 | H2 | H3 | D1（∅） | D2（∅） | D3（∅） | D4 | D5 | d（∅） |
| CT-AW1000-00-LM | 25 | 125 | 26 | 62 | 17 | 24 | - | 25 | R1/8 | M5 | 5 |
| CT-AW2000-01-LM | 40 | 215.5 | 37 | 133.5 | 11 | 31 | 38 | 40 | R1/8 | R1/8 | 6 |
| CT-AW2000-02-LM | 40 | 215.5 | 37 | 133.5 | 11 | 31 | 38 | 40 | R1/8 | R1/4 | 6 |
| CT-AW3000-02-LM | 55 | 265 | 50 | 150 | 15 | 50 | 52 | 40 | R1/4 | R1/4 | 6 |
| CT-AW3000-03-LM | 55 | 265 | 50 | 150 | 15 | 50 | 52 | 40 | R1/4 | R3/8 | 6 |
| CT-AW4000-02-LM | 66 | 290 | 60 | 165 | 15 | 50 | 65 | 40 | R1/4 | R1/4 | 6 |
| CT-AW4000-03-LM | 66 | 290 | 60 | 165 | 15 | 50 | 65 | 40 | R1/4 | R3/8 | 6 |
| CT-AW4000-04-LM | 66 | 290 | 60 | 165 | 15 | 50 | 65 | 40 | R1/4 | R1/2 | 6 |
| CT-AW5000-05-LM | 75 | 305 | 70 | 185 | 15 | 50 | 72 | 40 | R3/8 | R3/4 | 6 |
| CT-AW6000-06-LM | 90 | 320 | 85 | 205 | 15 | 50 | 87 | 40 | R3/8 | R1 | 6 |
